SG-LB-III型爐壁固定式高溫工業電視設備為自適應數字高清型（200萬像素），是運用于爐內溫度不是很高的特種閉路電視設備。尤其在水泥廠篦冷機看料、電廠下煤管看料、加熱爐看火、整體熱加工等設備工藝上得到了大量的應用。
設備可將攝像鏡頭直接伸至爐壁觀察孔,觀察爐內工件運行,物料和火焰形狀等狀況,該系統配置不具有自動退出的功能，整個執行機構由手動伸進、退出固定式滑軌操作，但在使用過程中發生突發事件時不能自動退出，但系統具有在系統電源、壓縮空氣供應等出現問題以及探頭罩內溫度超出范圍時均可自動報警。
和自動保護型相對比該設備操作簡單、維護方便。既保證生產安全,提高產品質量,又改善工作環境,降低勞動強度,能達到很好的使用效果。
技術特點
最簡結構設計，設備體積小，安裝維護方便簡單；
自適應數字高清型（200萬像素）
耐高溫不銹鋼材料制造，堅固耐用 ；
針孔鏡頭伸進爐內觀察，視角廣，圖像清晰；
藍寶石耐高溫鏡頭,耐溫性能好；
采用渦旋制冷管，將冷卻氣降溫20℃以上；
螺旋風簾設計,鏡頭不積灰,長期免維護。
技術指標
|
項目
|
性能指標
|
產品特點
|
適用于爐內溫度不是很高的爐型，根據爐體大小可變焦，觀察視角范圍廣
|
使用環境特點
|
爐內溫度≤2000℃
|
控制系統≤70℃
|
|
退出裝置
|
自動退出功能
|
無
|
|
手動退出伸進功能
|
有
|
控制裝置
|
報警指示
|
無
|
|
兩級控制
|
可實現中控室報警，現場手動退出
|
供電要求
|
供電電壓
|
AC220V±10%
|
|
供電頻率
|
50Hz
|
|
供氣要求
|
壓縮空氣入口壓力
|
0.4~0.8MPa
|
壓縮空氣入口壓溫度
|
≤35℃
|
壓縮空氣最小流量
|
0.1~0.4m3/min
|
圖像指示
|
像素
|
200萬
|
|
寬動態
|
120db
|
|
視場角
|
隨機配置
|
81°
|
電纜配置
|
電源電纜
|
RVV3×1
|
|
視頻電纜
|
UPT-5
|
|
控制電纜
|
無
|
|
基板冷卻水要求
|
流量
|
無
|
|
渦旋制冷管
|
壓縮空氣入口大于0.35MPa時，壓縮空氣出口溫差為23℃。
|
|
安裝距離
|
控制裝置到手動退出裝置最遠距離10m，控制中心到現場最遠距離250m。
|

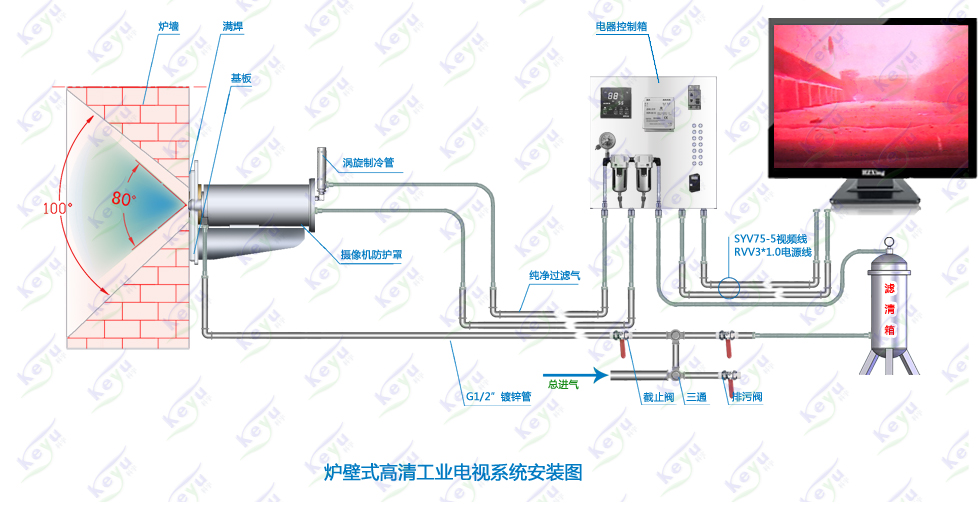

系統安裝圖
爐墻開孔口直徑90mm，設備周邊沒有障礙和高溫源；
開孔位置要計算好視角范圍，按圖施工；
控制箱與自動退出裝置距離標準為10米以內，之間通過配接管道過渡；
基板與爐墻外壁用電焊焊接固定，要求滿焊；
在設備通氣之前，先將截止閥關閉，打開排污閥將管路中的污物排盡后方能將冷卻氣通入本設備；
圖中壓縮空氣管路除本設備自帶的繞曲管外，其他管路均由需方在現場敷設。
|
