KY-KZ-TV型干式排渣機高清工業電視裝置為自適應數字高清型（200萬像素），是發電廠窯爐自動化的重要組成部分，原來都是通過玻璃視窗監控掉渣圖像，只能看到掉渣的火星，不能看清渣的大小，沒有真正達到操作工藝要求。我公司開發的這套工業電視裝置，采用高清圖像技術，運用針孔鏡頭伸進爐內觀察。依據流體力學,在鏡頭保護管的前端加裝壓縮空氣發散渦流裝置,使得壓縮空氣在此形成旋轉風簾,增加風簾的強度和吹掃面積,有效隔絕爐內灰塵、油膩與攝像機鏡頭的接觸,起到很好的防塵防腐效果。在壓縮空氣潔凈時攝像機和鏡頭可以在高溫、多粉塵的環境下長時間清晰的監控渣塊的大小，操作人員可以及時處理大塊渣，顯著提高工業企業的生產效率和設備的安全性和使用壽命。
通過視頻圖像監控大渣，在控制室可對干式排渣機的運行實時控制。干式排渣機高清工業電視裝置對掉渣工況的監視以其直觀、觀察范圍大、自動化程度而得到用戶的廣泛認可。
技術特點
自適應數字高清型（200萬像素）
最簡結構設計，設備體積小，安裝維護方便簡單；
耐高溫不銹鋼材料制造，堅固耐用 ；
針孔鏡頭伸進爐內觀察，視角廣，圖像清晰；
藍寶石耐高溫鏡頭,耐溫性能好；
采用渦旋制冷管，將冷卻氣降溫20℃以上；
螺旋風簾設計,鏡頭不積灰,長期免維護。
技術指標
|
項目
|
性能指標
|
產品特點
|
適用于爐內溫度不是很高的爐型，根據爐體大小可變焦，觀察視角范圍廣
|
使用環境特點
|
爐內溫度≤1000℃
|
控制系統≤70℃
|
|
退出裝置
|
自動退出功能
|
無
|
|
手動退出伸進功能
|
有
|
控制裝置
|
報警指示
|
無
|
|
兩級控制
|
可實現中控室報警，現場手動退出
|
供電要求
|
供電電壓
|
AC220V±10%
|
|
供電頻率
|
50Hz
|
|
供氣要求
|
壓縮空氣入口壓力
|
0.4~0.8MPa
|
壓縮空氣入口壓溫度
|
≤35℃
|
壓縮空氣最小流量
|
0.1~0.4m3/min
|
圖像指示
|
像素
|
200萬
|
|
寬動態
|
120db
|
|
視場角
|
隨機配置
|
81°
|
電纜配置
|
電源電纜
|
RVV3×1
|
|
視頻電纜
|
SYV75-5
|
|
UPT-5
|
|
控制電纜
|
無
|
|
基板冷卻水要求
|
流量
|
無
|
|
渦旋制冷管
|
壓縮空氣入口大于0.35MPa時，壓縮空氣出口溫差為23℃。
|
|
安裝距離
|
控制裝置到手動退出裝置最遠距離10m，控制中心到現場最遠距離250m。
|

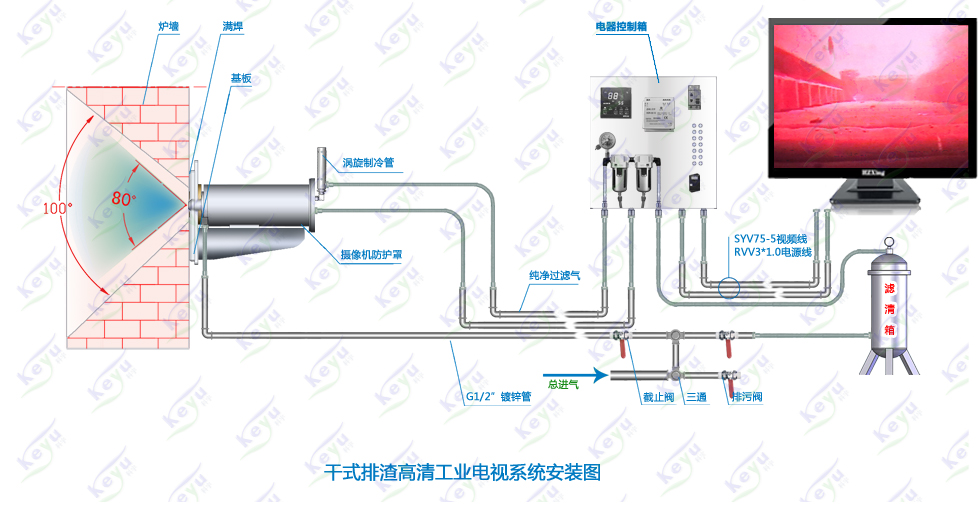

系統安裝
爐墻開孔口直徑90mm，設備周邊沒有障礙和高溫源；
開孔位置要計算好視角范圍，按圖施工；
控制箱與自動退出裝置距離標準為10米以內，之間通過配接管道過渡；
基板與爐墻外壁用電焊焊接固定，要求滿焊；
在設備通氣之前，先將截止閥關閉，打開排污閥將管路中的污物排盡后方能將冷卻氣通入本設備；
圖中壓縮空氣管路除本設備自帶的繞曲管外，其他管路均由需方在現場敷設。
|
