SG-FL790固廢焚燒爐工業電視為自適應數字高清型（200萬像素），適用于固廢焚燒爐看渣、電廠下煤管看料、加熱爐看火、整體熱加工等設備工藝上得到了大量的應用。且冬天水管易爆裂的地區)使用更為廣泛。
設備可將攝像鏡頭直接伸至爐壁觀察孔,觀察爐內工件運行,物料和火焰形狀等狀況。在確保鍋爐經濟可靠運行的同時，還便于實現集中調度以及生產過程自動化。
本系統使用PLC作為數據采集、運算及電氣控制的上層管理設備，采用專門設計的大功率高溫減速電機作為最終的命令執行機構，在確保冷卻氣的正常壓力、流量及電源不間斷的情況下,可24小時連續工作在2000°C左右的窯爐內部。在系統電源、壓縮空氣供應等出現問題或探頭罩內溫度超出預定范圍時均可自動將內窺鏡頭退出爐膛，避免損壞。同時輸出聲、光報警信號,提示現場維護人員及時處理故障。
技術特點
自適應數字高清型（200萬像素）
不銹鋼鏡筒堅固耐用，多種長度可選，適用于爐壁厚度在500mm左右的爐型；
雙層壓縮空氣,螺旋風簾設計,鏡頭不積灰,長期免維護；
耐高溫全不銹鋼材料，模具化制造，采用渦旋制冷管，將冷卻氣降溫20℃以上，耐高溫能力更強；
藍寶石耐高溫鏡頭,耐溫性能好,在沒有冷卻的情況下可以在400℃短暫工作；
PLC程序化控制，內窺鏡在欠壓、超溫故障時自動退出，設備工作穩定性好；
電機自鎖鏈式傳動機構，緊急手動退出設計，停電時手動退出鏡頭。
技術指標
|
項目
|
性能指標
|
產品特點
|
適用于爐墻厚度在500mm左右的鋼鐵廠加熱爐、退火爐、熱處理爐、回轉窯
|
使用環境特點
|
爐內溫度≤2000℃
|
控制系統≤70℃
|
|
退出裝置
|
自動退出功能
|
超溫、欠壓、斷電時探頭能自動退出爐膛
|
|
退出裝置行程
|
790mm
|
|
手動退出伸進功能
|
有
|
控制裝置
|
PLC可編程控制
|
8個輸入量，6個輸出量
|
|
兩級控制
|
可實現現場中控室兩地操作
|
供電要求
|
供電電壓
|
AC220V±10%
|
|
供電頻率
|
50Hz
|
|
供氣要求
|
壓縮空氣入口壓力
|
0.4~0.8MPa
|
壓縮空氣入口壓溫度
|
≤35℃
|
壓縮空氣最小流量
|
0.4m3/min
|
圖像指示
|
像素
|
200萬
|
|
寬動態
|
120db
|
|
視場角
|
隨機配置
|
17°~81°
|
電纜配置
|
電源電纜
|
RVV3×1
|
|
視頻電纜
|
SYV75-5
|
|
控制電纜
|
AVPV6×0.5
|
|
基板冷卻水要求
|
流量
|
無
|
|
渦旋制冷管
|
壓縮空氣入口大于0.35MPa時，壓縮空氣出口溫差為23℃。
|
|
安裝距離
|
控制裝置到手動退出裝置最遠距離10m，控制中心到現場最遠距離250m。
|

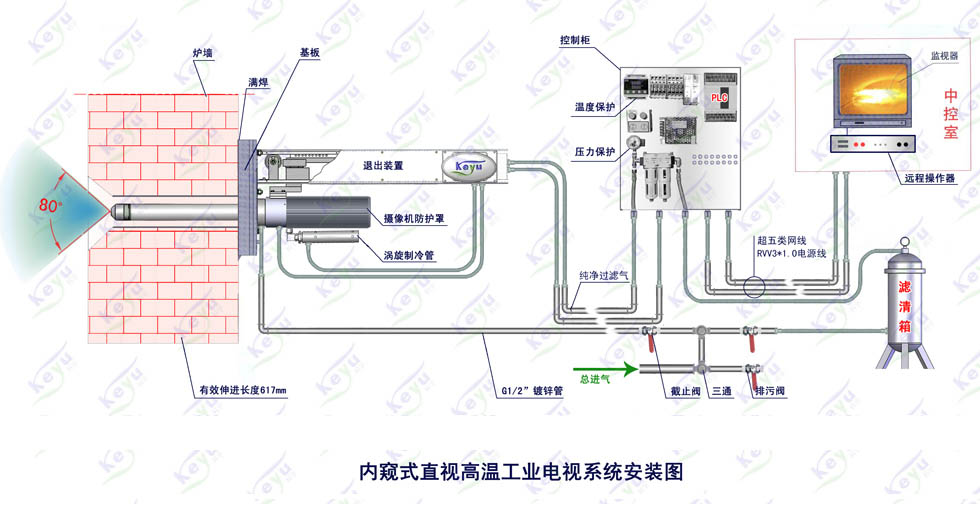

系統安裝
爐墻開孔口直徑90mm；
控制箱與自動退出裝置距離標準為10米以內，之間通過配接管道過渡；
開孔位置要計算好視角范圍，按圖施工；
基板與爐墻外壁用電焊焊接固定，要求滿焊；
在設備通氣之前，先將截止閥關閉，打開排污閥將管路中的污物排盡后方能將冷卻氣通入本設備；
圖中壓縮空氣管路除本設備自帶的繞曲管外，其他管路均由需方在現場敷設。
|
