KY—DG高爐料面紅外攝像儀是專業用于高爐爐頂特種環境的監視設備。高爐料面紅外攝像儀采用特別的全封閉防水、防塵、耐高溫攝像探頭，由爐頂插入微型攝像機獲取爐內圖像，適用于鋼鐵廠爐容由140 m3－1400 m3無鐘爐頂使用，攝像探頭腔采用了球閥和密封環雙重密封保護方式，不用休風就可以進行維護。通過冷卻水套插入高爐內部，爐殼鋼板上開孔直徑僅為120mm。采用水冷和氮氣（或其它惰性氣體）保證攝像頭在高溫、高壓、高塵、潮濕的爐內穩定地在線工作。設備在超溫、停水、停氣、停電的情況下，自動報警，有效的保護設備不被燒壞，提高設備的使用壽命。探頭伸進時通過水冷套的小孔成像，提高了設備的密封性。

高爐料面紅外攝像儀采用專用攝像機獲取圖像，CCD芯片具有可見光和紅外光雙重功能，且壽命長。本設備在高爐（140 m3－1400 m3、無鐘爐頂）投入使用，在開爐裝料過程中，爐頂料面紅外攝像儀攝錄下了裝料的全部情況，測量了料流軌跡和料面形狀。開爐后高爐工長在操作室的監視器上看到溜槽運動和布料過程，看到料面情況、中心氣流與邊緣氣流的分布狀況，及管道、塌料、坐料和料面偏斜等爐內現象。

純風冷技術，兩級自動過濾方式

螺旋風幕設計，鏡頭長時間不積灰

直視型內窺鏡頭，觀察視角范圍廣

整體不銹鋼材料，耐腐耐溫

球閥和密封環雙重密封保護

超溫、停氣、停電自動報警

技術指標

通過定期檢查來監測該設備的可靠性，檢查裝置的所有功能。如果可能在高溫爐?；鹌陂g，對壓縮氮氣管路進行清潔工作。

攝像機和高溫針孔鏡頭清洗時應用清潔的亞麻布，透鏡面最好用擦鏡紙沾少許酒精擦試。

探頭罩前端在一段時間運用后可能積有污物，應定期清除，否則將遮住視角，使圖像上出現陰影。

壓縮氮氣管路中各個過濾器，由于長期使用有可能堵塞，使壓縮氮氣壓力，流量減小。清洗時應用煤油或汽油將過濾器的濾芯清洗干凈后再裝回過濾器中。

調整探頭罩高溫針孔鏡頭位置與噴嘴口吻合，在此過程中，探頭罩在噴嘴口正當中為佳，擰緊緊固螺栓。探頭罩與攝像機和高溫針孔鏡頭連接處性能密封要完好，并更換密封圈，不能漏氣，否則會因探頭罩內腔氣壓不足造成圖象效果不清晰。

爐門機構上的活動點應經常清洗，避免生銹，并用二硫化鋁潤滑膏潤滑。

爐墻開孔口直徑110mm，設備周邊沒有障礙和高溫源；

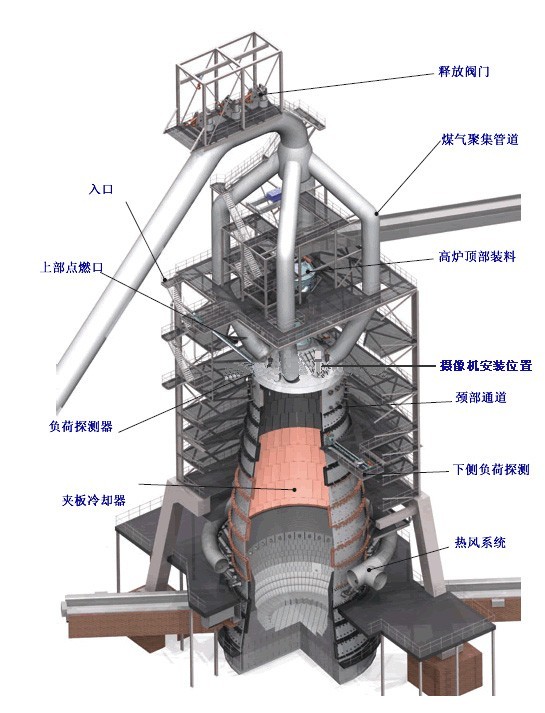

開孔位置要計算好視角范圍，按圖施工；

控制箱與自動退出裝置距離標準為10米以內，之間通過配接管道過渡；

基板與爐墻外壁用電焊焊接固定，要求滿焊；

在設備通氣之前，先將截至閥關閉，打開排污閥將管路中的污物排盡后方能將冷卻氣通入本設備；

圖中壓縮空氣管路除本設備自帶的繞曲管外，其他管路均由需方在現場敷設。
